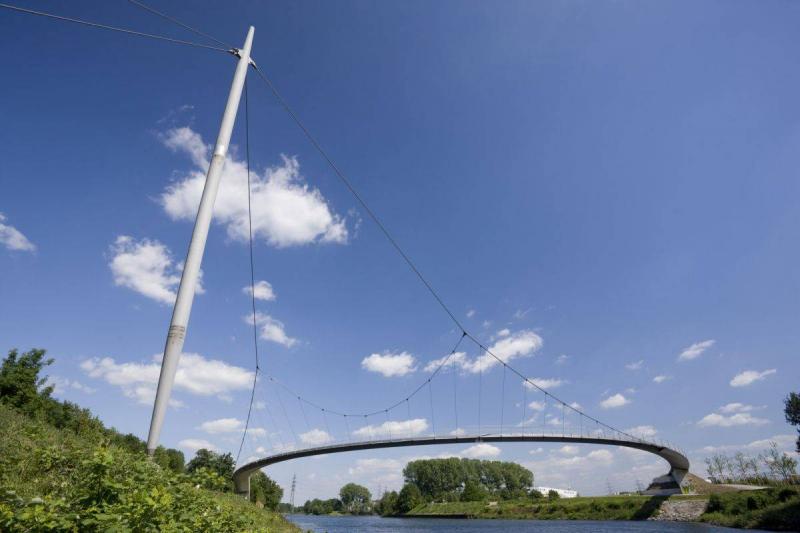

Gesamtansicht

Ansicht vom Nordufer

halbkreisförmige Stahlkonstruktion

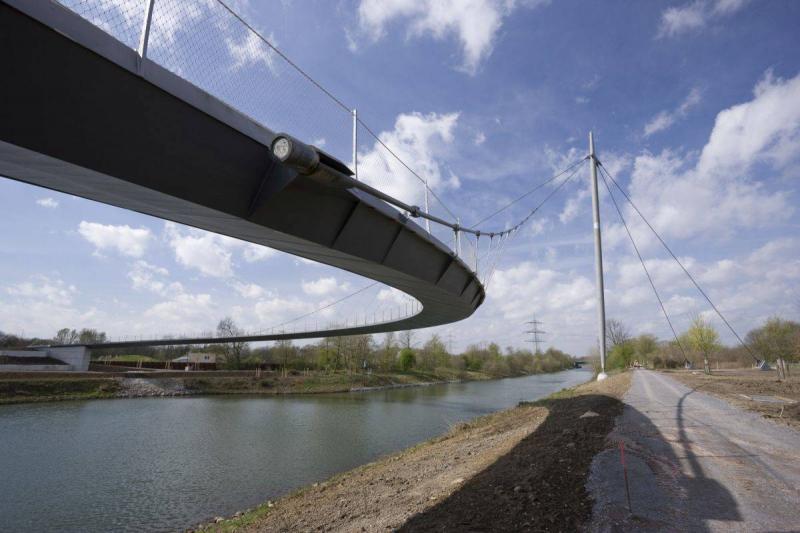

Unterseite der Grimbergbrücke

Grimbergbrücke über den Rhein-Herne-Kanal

Erzbahntrasse, 45889 Gelsenkirchen

2009

Gegenwart

Schlaich Bergermann und Partner
(Entwurf , Ausführungsplanung)
IHT Ingenieur-, Hoch- und Tiefbau GmbH Stahlbau Raulf GmbH

Regionalverband Ruhr

Objekt merken | Merkliste / Routenplaner (0)


Diese Website verwendet Google Maps, um Karten einzubinden. Bitte beachten Sie, dass hierbei persönliche Daten erfasst und gesammelt werden können. Um die Google Maps Karte zu sehen, willigen Sie bitte ein, dass diese vom Google-Server geladen wird. Weitere Informationen finden Sie hier.

Objekte gesamt: 2443

Volltextsuche:

Objekte suchen:

Jetzt suchen

Detailsuche mit weiteren Suchkriterien

Objektanzahl: 2443

Grimbergbrücke über den Rhein-Herne-Kanal

Die elegant geschwungene Fuß- und Radwegbrücke überspannt den Rhein-Herne-Kanal am Westrand des Grimberger Hafens mit einer großen halbkreisförmigen Stahlkonstruktion. Als Verlängerung der Erzbahntrasse stellt die von Schlaich Bergermann und Partner entworfene Brücke den Anschluss an den Emscher Park Radweg her.
Das Tragsytem der Hängebrücke besteht aus einem 45 Meter hohen Stahlpylon auf der Nordseite des Kanals und einem daran über ein Seiltragwerk einseitig aufgehängten Kreisringträger, der mit seiner gekrümmten Form das Kippmoment aufnimmt. Der Brückenboden wird von einem 80 cm hohen Stahlhohlkasten mit einer 12 cm dicken Betonplatte gebildet, während das Seilnetzgeländer das filigrane Erscheinungsbild dieser Brücke unterstützt.
Die Spannweite der asymmetrischen Stahlkonstruktion beträgt zwischen den Widerlagern 141 Meter. Mit einer Gesamtlänge von 153 Metern ist die Grimberger Brücke eine der längsten gekrümmten Fußgängerbrücken der Welt ist.
Die 37 Meter lange nördliche Rampe wird durch Betonstützmauern gebildet, während die 34 Meter lange südliche Rampe als Erddamm hergestellt wurde. Verbaut wurden über 600 Kubikmeter Beton und 235 Meter Großbohrpfähle für die Widerlager sowie 400 Tonnen Stahl und 465 Meter Seil für die Hängekonstruktion.

Autor*in: Redaktion baukunst-nrw
Zuletzt geändert am 04.09.2017
