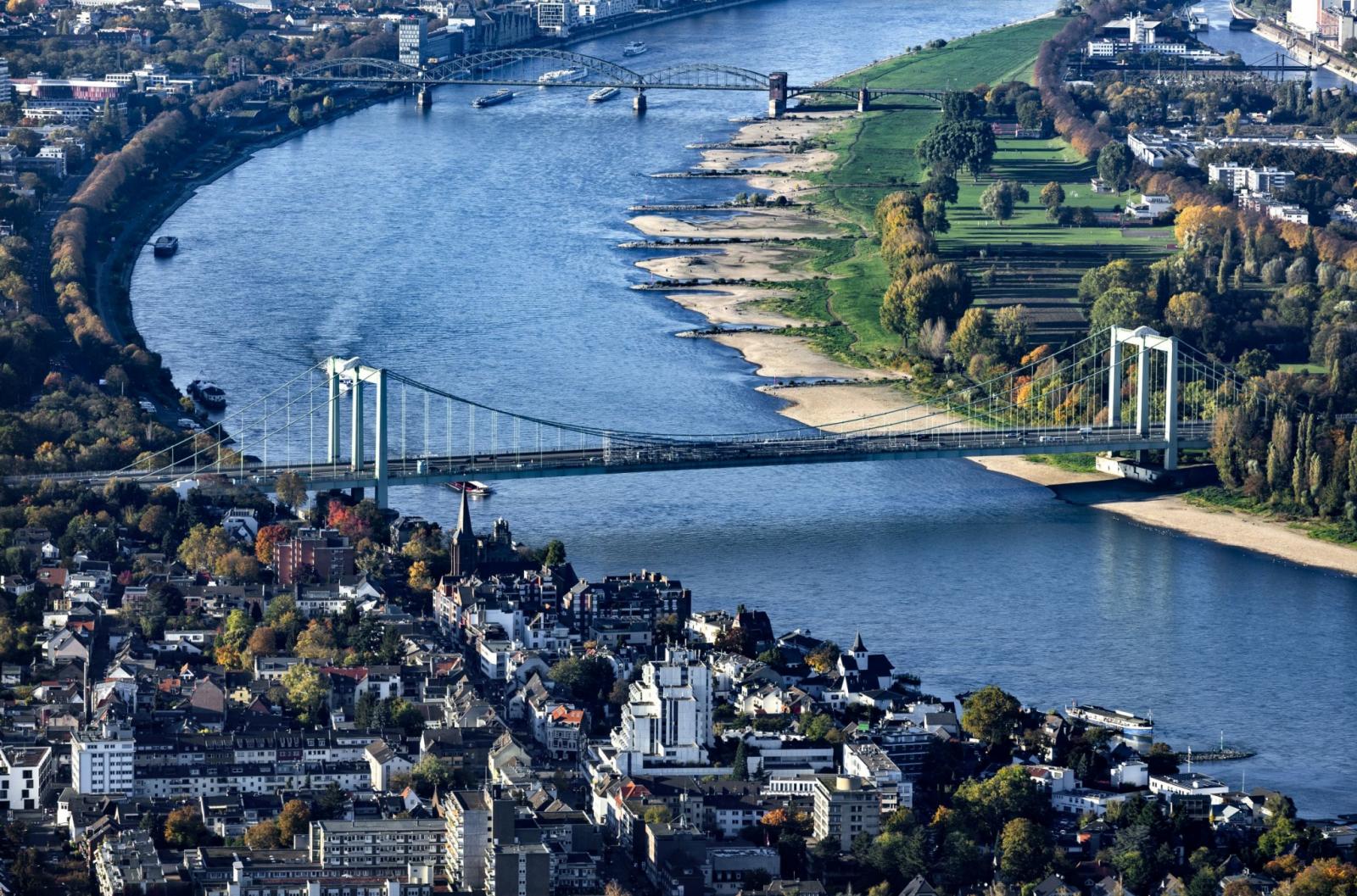

Luftaufnahme der Rodenkirchener Brücke

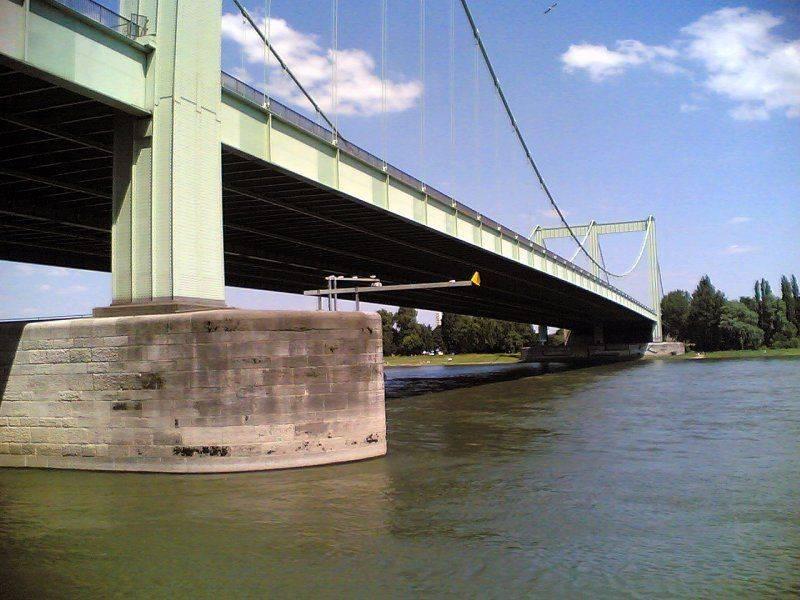

Pylon auf der Rodenkirchener Seite

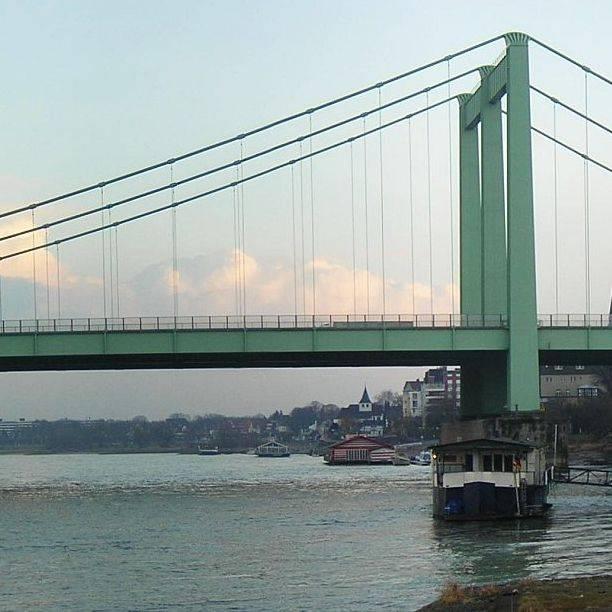

Gesamtansicht Rodenkirchener Brücke

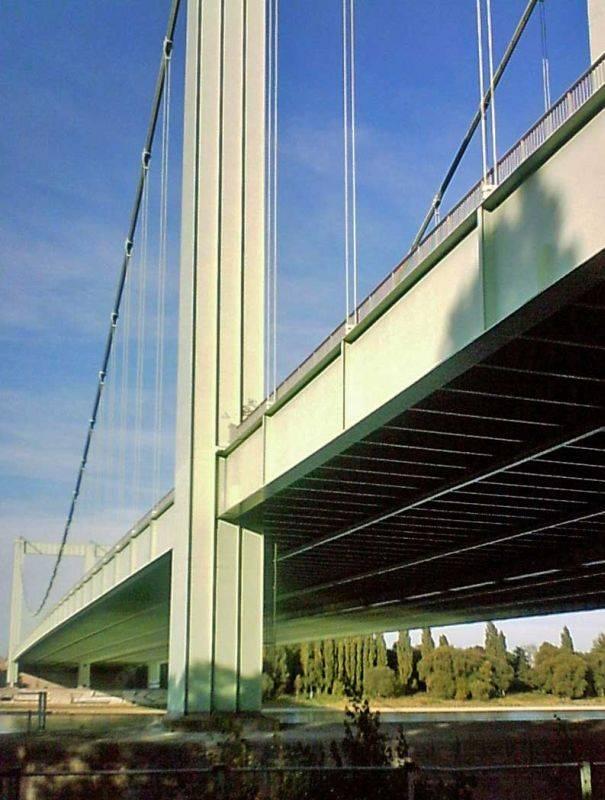

Seitliche Aufsicht Rodenkirchener Brücke

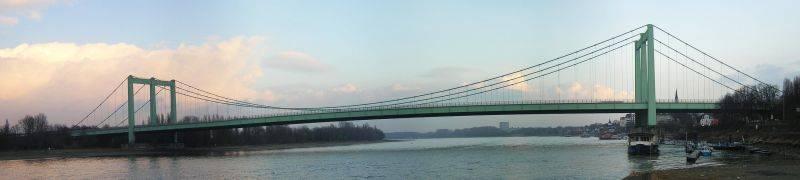

Seitliche Aufsicht Rodenkirchener Brücke

Rodenkirchener Brücke

A4, 50996 Köln

Legende für Merkmale

IconObjekt hat Auszeichnung

IconObjekt ist denkmalgeschützt

IconObjekt ist als Kulturdenkmal auf der Liste der UNESCO-Weltkulturerbe verzeichnet

IconObjekt wurde umgebaut, saniert oder erweitert

IconObjekt der Route der Wohnkultur

x zum Schließen, hier klicken

denkmalgeschütztes Objekt

1938-41 / 1952-54 (Wiederaufbau) / 1990 (Erweiterung und Sanierung)

1950er-70er Jahre

K. Schaechterle
(Konstruktion)
Architekt Paul Bonatz
(Gestaltung)
Hellmut Homberg
(Wiederaufbau)

- keine Angabe -

Objekt merken | Merkliste / Routenplaner (0)


Diese Website verwendet Google Maps, um Karten einzubinden. Bitte beachten Sie, dass hierbei persönliche Daten erfasst und gesammelt werden können. Um die Google Maps Karte zu sehen, willigen Sie bitte ein, dass diese vom Google-Server geladen wird. Weitere Informationen finden Sie hier.

Objekte gesamt: 2297

Volltextsuche:

Objekte suchen:

Jetzt suchen

Detailsuche mit weiteren Suchkriterien

Objektanzahl: 2297

Rodenkirchener Brücke

Die Rodenkirchener Brücke wurde 1938-1941 als echte erdverankerte Hängebrücke mit einer Mittelöffnung von 387 Metern und Seitenfeldern von 94,5 Metern errichtet und war damit die bis dahin größte Hängebrücke Europas. Erbauer waren der Ingenieur Fritz Leonhardt zusammen mit dem Architekt Paul Bonatz und dem Ingenieur Karl Schaechterle. Nur vier Jahre später (1945) wurde die Brücke zerstört, jedoch 1952 bis 1954 durch Hellmut Homberg wiedererrichtet, wobei die Widerlager und die Pylone der Originalbrücke genutzt werden konnten.

Der gestiegene Verkehr und Korrosionsschäden durch Streusalz machten 1990 eine Erweiterung und Sanierung der Brücke erforderlich. Die Fahrbahnbreite wurde durch Anfügen einer dritten Tragebene, bestehend aus Pylonen, Tragkabel, Hängeseilen und Versteifungsträger von 26,4 Meter auf 52,8 Meter verdoppelt und die sanierungsbedürftige Stahlbetonfahrbahn durch eine leichtere Stahlfahrbahn ersetzt. Durch die Nutzung dieser Stahlfahrbahn erhöhten sich bei der Verdoppelung der Fahrbahnen die Lasten nur um 50%, so dass die ursprünglichen Tragkabel weitergenutzt werden konnten.

Mehr Informationen:
Film zum Ausbau der Brücke in den 1990er Jahren
