Listertalbrücke

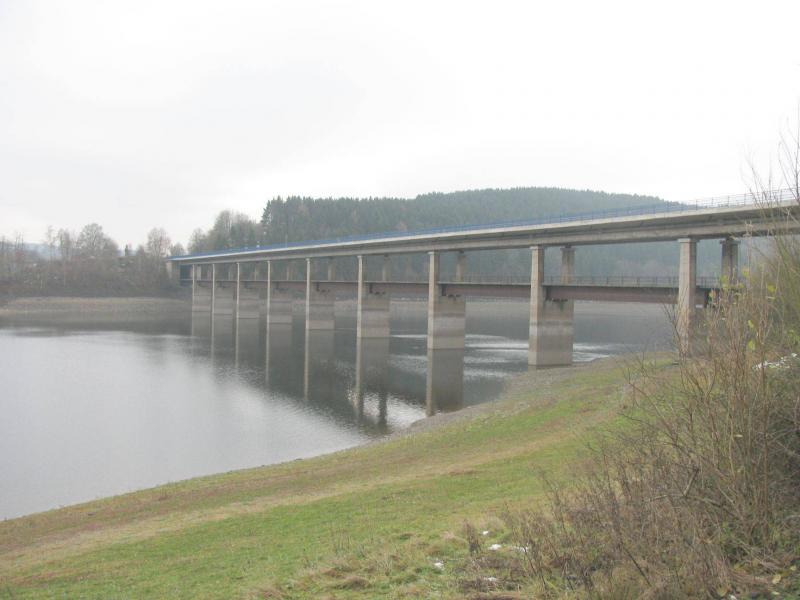

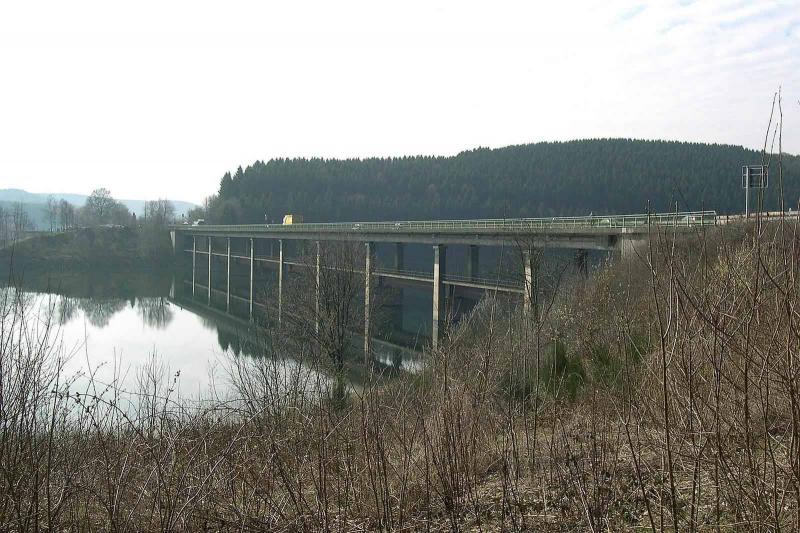

Im Zuge des Ausbaus der Landesstraße 512 und der Eisenbahnstrecke Attendorn – Olpe wurde 1963 bei Attendorn eine 314 Meter lange Talbrücke über die Listertalsperre errichtet.

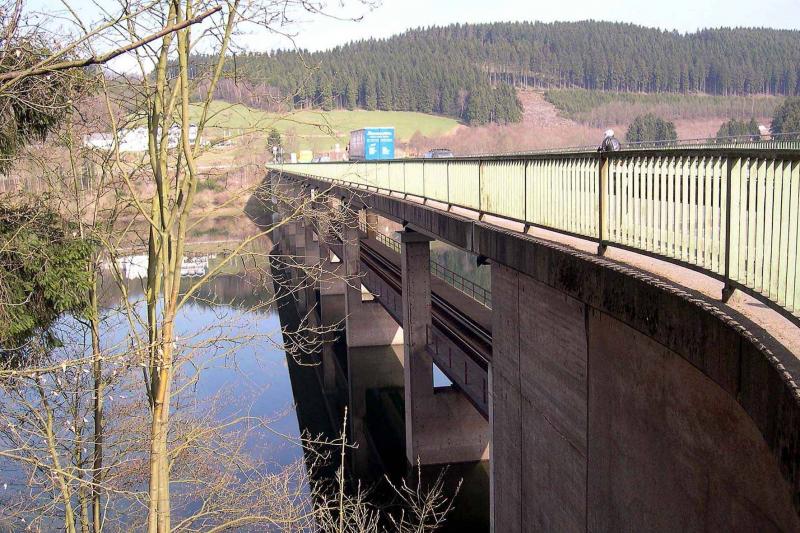

Auf der „Doppelstockbrücke“ werden auf der oberen Ebene die Landesstraße und auf der darunter liegenden Ebene die eingleisige Bahnstrecke geführt, deren Schienen unmittelbar vor und nach der Brücke in einen Tunnel münden.
Die Stützweiten der zehnfeldrigen Brücke betragen einheitlich etwa 31,40 Meter, die Gesamtbreite der Straßenbrücke beträgt etwa 14 Meter.

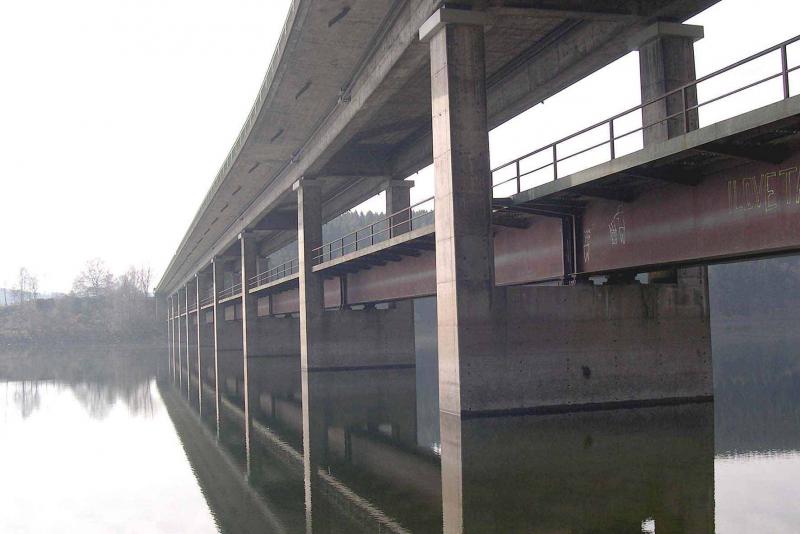

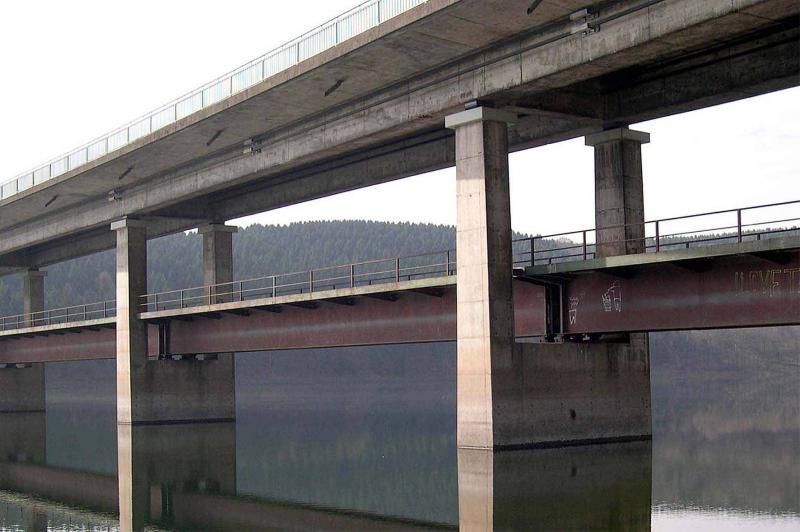

Der Spannbetonüberbau der Straßenbrücke besteht aus einem zweistegigen Plattenbalken, der auf den Enden von zweigeteilten Stahlbetonpfeilern aufliegt. Die stählerne Bahnbrücke wurde unter dem Überbau der Straßenbrücke in der Mitte der sich teilenden Stützpfeiler aufgelagert.
2003 wurde der Überbau der Straßenbrücke durch eine externe Vorspannung mit Spannbändern des Typs VT-CMM ertüchtigt, um die Tragfähigkeit der Brücke zu erhöhen.

Autor*in: Landesbetrieb Straßenbau NRW / Redaktion baukunst-nrw
Zuletzt geändert am 20.06.2011
