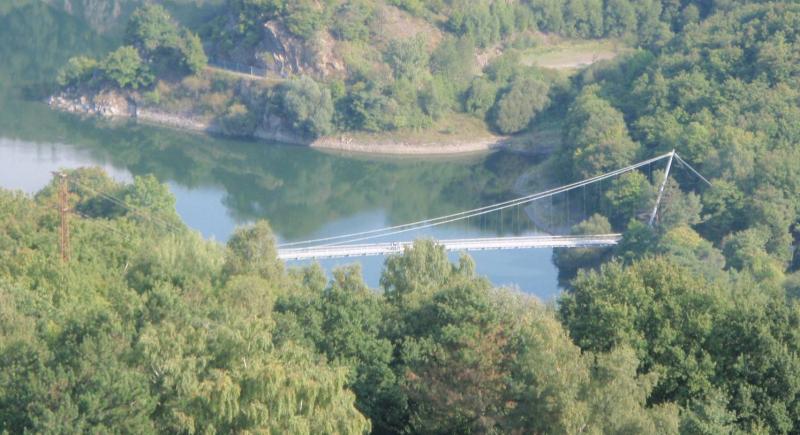

Sicht vom Pylon nach Westen

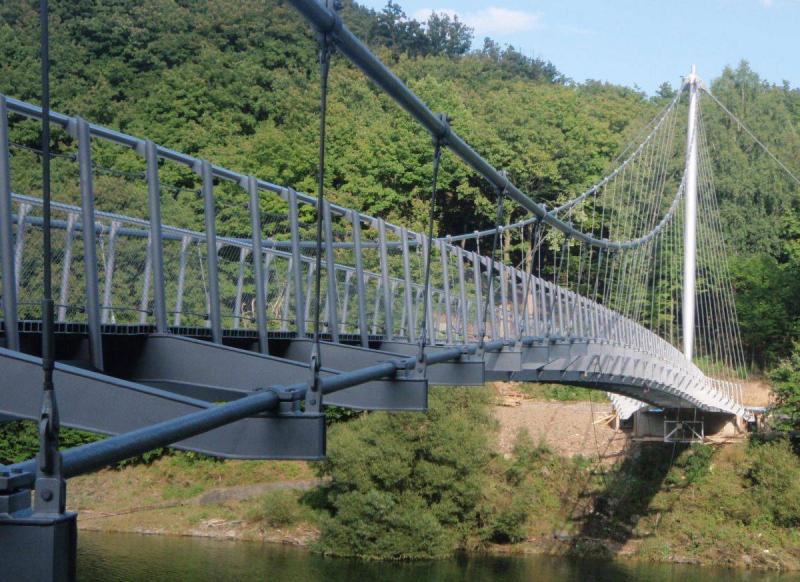

Seitenansicht

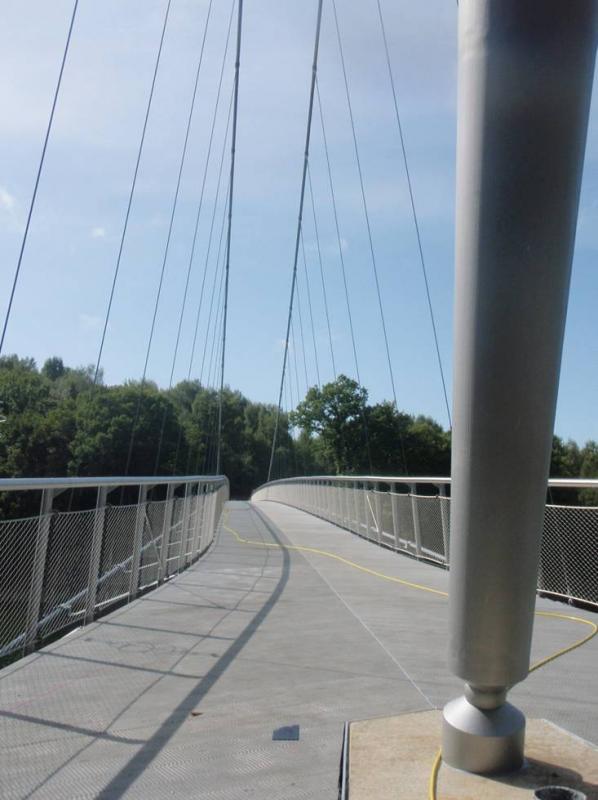

Tragwerk

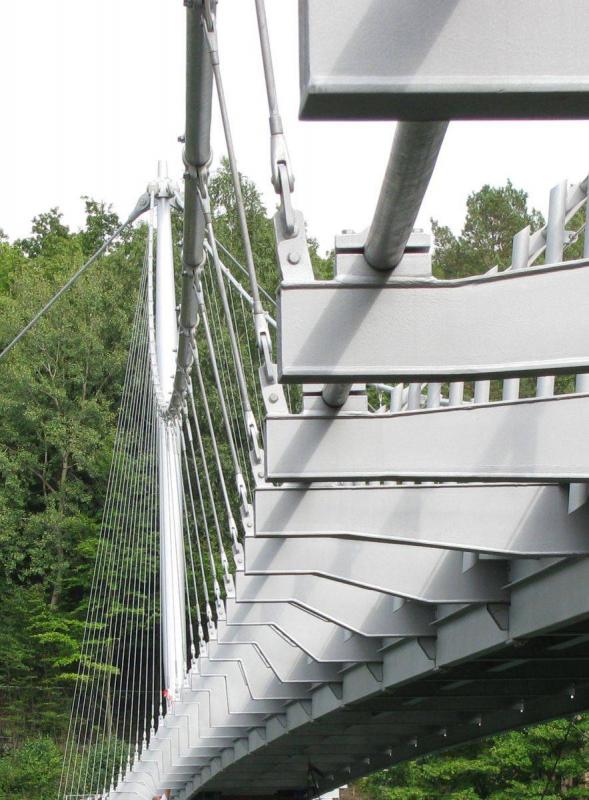

Tragwerk Detail

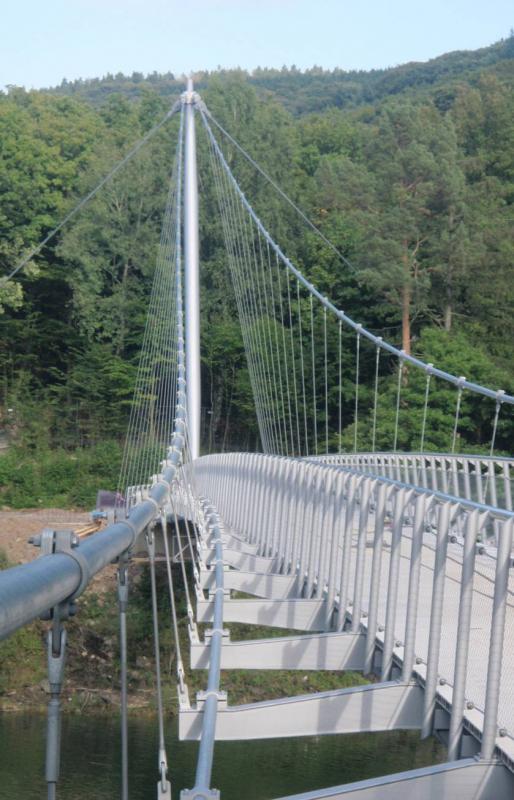

Ansicht Pylon

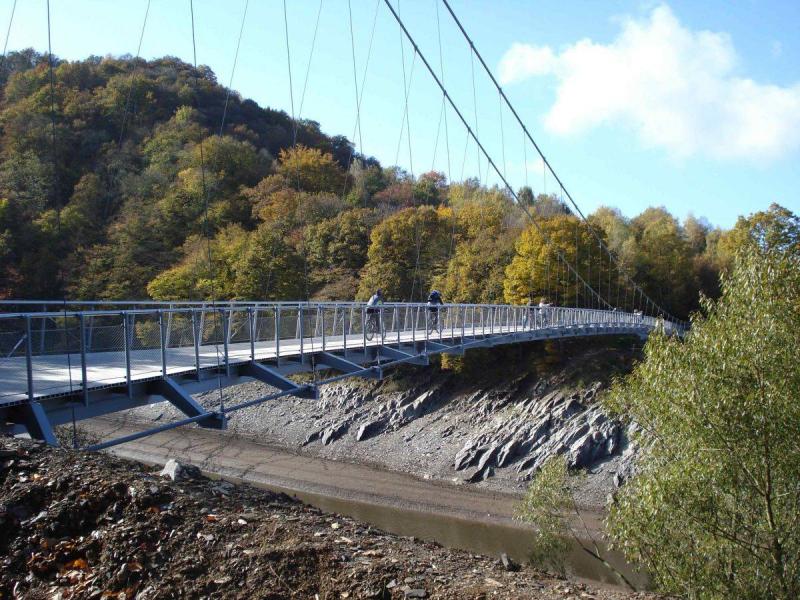

Ansicht von oben/Süden

Victor-Neels-Brücke

Nationalpark Eifel, 53937 Schleiden

2009

Gegenwart

Lorenz Cornelissen | Ing.-Büro Dipl.-Ing. Lorenz Cornelissen

Kreis Euskirchen

Objekt merken | Merkliste / Routenplaner (0)

Objekte gesamt: 2010

Volltextsuche:

Objekte suchen:

Jetzt suchen

Detailsuche mit weiteren Suchkriterien

Objektanzahl: 2097

Victor-Neels-Brücke

Zur Querung des Urftsees zwischen der K7 nördlich des Lorbachtals und dem Plateau unterhalb der Burg Vogelsang ist eine 124 Meter lange unsymmetrische Hängebrücke für Fußgänger und Radfahrer entstanden. Sie ist eine wesentliche Erschließung innerhalb des Nationalparks Eifel und ermöglicht den Besuchern des Parks einen Zugang zum Nationalparkzentrum von Gemünd und dem Kermeter aus.
Am östlichen Ufer wurde ein 20 Meter hoher, zum Berghang geneigter und mit zwei Seilen abgespannter Pylon aus Stahl errichtet. Zwischen diesem und zwei im Grundriss gespreizten Stahlbetonscheiben am westlichen Seeufer, die gleichzeitig als Brüstung dienen, wurden zwei Tragseile gespannt. Darunter liegen zwei Spannseile, die im Grund- und Aufriss zur Brückenmitte zueinander gekrümmt und in den Auflagerbereichen verankert wurden. Die Krümmung der Gradiente und des Spannseils sind unabhängig voneinander, so dass die Stahlquerträger im Brückenquerschnitt zum Höhenausgleich konvex und konkav geformt sind.
Bei der Wahl der Steigungsverhältnisse werden 6% nicht überschritten, um mobilitätsbehinderten und älteren Menschen die Brückennutzung zu ermöglichen. Der 2,50 Meter breite Geh- und Radweg erhielt einen Belag aus Aluminium. Die Geländer wurden in Einzelelementen aus Stahl gefertigt und erhielten eine Füllung aus Drahtgewebe.
Die im Wesentlichen nur aus vier Seilen bestehende Tragkonstruktion ist die filigranste Möglichkeit der Urftseequerung. Mi dem einseitigen Pylon auf der Ostseite ordnet sich die Brücke durch die zurückhaltende Seilstruktur mit hoher Ästhetik ganz dem Landschaftsbild unter.

Auszeichnungen:
Preis des Deutschen Stahlbaus 2010 (bauforumstahl, DSTV), Auszeichnung

Autor: Ing.-Büro Cornelissen
