Objekt:

Flughafenbrücke Düsseldorf

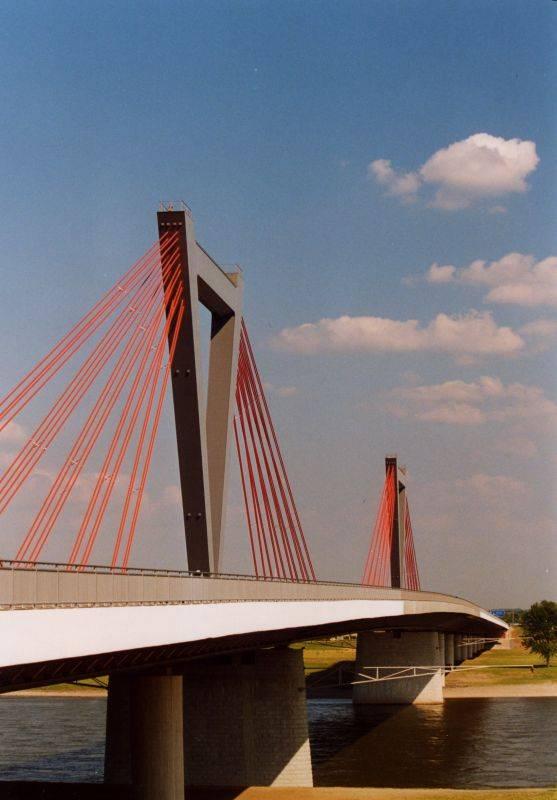

Flughafenbrücke Düsseldorf - Düsseldorf Pylone Flughafenbrücke Düsseldorf
© MCE Stahl- und Maschinenbau GmbH & Co
Standort: A44
40474

Düsseldorf

Baujahr: 1998-2002
Epoche: Gegenwart
Urheber/Büro: Ingenieurbüro Grassl GmbH Beratende Ingenieure Bauwesen
nix
Schüßler-Plan Ingenieurgesellschaft mbH
nix
Leonhardt, Andrä und Partner | Prof. Dr.-Ing. Fritz Leonhardt (Tragwerkplanung)
nix
Meyer + Schubart (Tragwerkplanung Überbau)
nix
MCE Stahl- und Maschinenbau GmbH & Co (Fertigung / Montage)
nix
Bauherr: Bundesrepublik Deutschland
nix
Land Nordrhein-Westfalen
nix
Multimedia: GoogleMaps
Karte schliessen X

Umkreissuche:

Beschreibung:

Die Flughafenbrücke zwischen Düsseldorf-Lohhausen (rechtsrheinisch) und Meerbusch Ilverich (linksrheinisch) ist eine Autobahnbrücke der A44 über den Rhein und die jüngste der Düsseldorfer Rheinbrücken. Zusätzlich zu den sechs Fahrstreifen und zwei Standstreifen beinhaltet die Querung kombinierte Rad- und Fußgängerwege auf beiden Seiten. Die neue Verbindung trägt zur Entlastung der Theodor-Heuss-Brücke bei und bildet die großräumliche Anbindung Richtung Mönchengladbach und Aachen bis nach Belgien und in die Niederlande. So wurde das Autobahnviereck zwischen A3, A44, A46 und A57 geschlossen.
Die 1286,5 Meter lange, zweihüftige Schrägseilbrücke überspannt an ihrer weitesten Stelle 287,5 Meter, da aus Hochwasserschutzgründen der lichte Abstand der Strompfeiler 275 Meter betragen musste. Die Fahrbahnplatte der Brücke hat eine Breite von 38,5 Meter.
Besonders zu erwähnen ist die niedrige Form der v-förmigen Spannbetonpylone (35 Meter über der Fahrbahn). Diese spezielle Form ist in der Nähe zum Düsseldorfer Flughafen begründet. Um den Bereich der Einflugsschneise frei zu halten, wurde die Höhe der Tragkonstruktion durch die v-förmige Ausbildung der Pylone reduziert. Eine „normale“ Ausführung der Pylone hätte aber eine Höhe von ca. 65 Metern erfordert.
Die Vorlandbrücken bestehen aus Spannbeton, die Strombrücke aus Stahl, wobei die Stahlteile größtenteils in Linz (Österreich) und Slany (Tschechien) vorgefertigt und über den Wasserweg zur Baustelle transportiert wurden. Die Stahlbetonfertigteile wurden bei laufendem Fährbetrieb per Schwimmkran montiert. So konnten der Ausführungszeitraum und die Baukosten gering gehalten werden.

Copyright: Redaktion baukunst-nrw
0 Kommentare lesen / Kommentar schreiben
nix
Schreiben Sie den ersten Kommentar zu diesem Objekt!

Flughafenbrücke Düsseldorf - Düsseldorf
© by MCE Stahl- und Maschinenbau GmbH & Co
Flughafenbrücke Düsseldorf - Düsseldorf
© by MCE Stahl- und Maschinenbau GmbH & Co
Flughafenbrücke Düsseldorf - Düsseldorf
© by MCE Stahl- und Maschinenbau GmbH & Co

Flughafenbrücke Düsseldorf - Düsseldorf Flughafenbrücke Düsseldorf - Düsseldorf Flughafenbrücke Düsseldorf - Düsseldorf

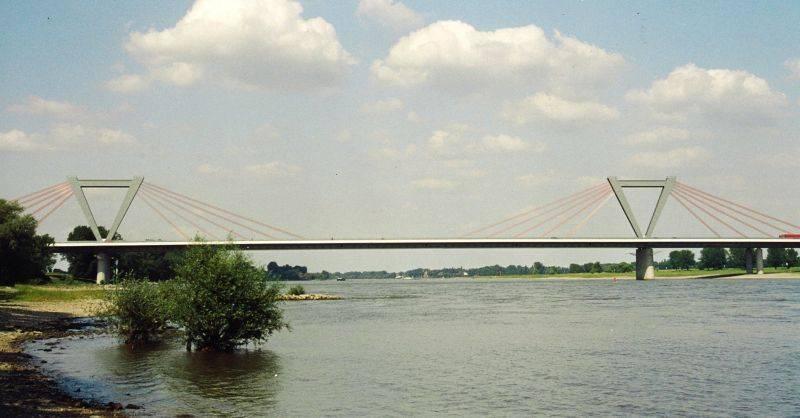

A44 Flughafenbrücke Rheinansicht
© MCE Stahl- und Maschinenbau GmbH & Co
> Bild vergrößern

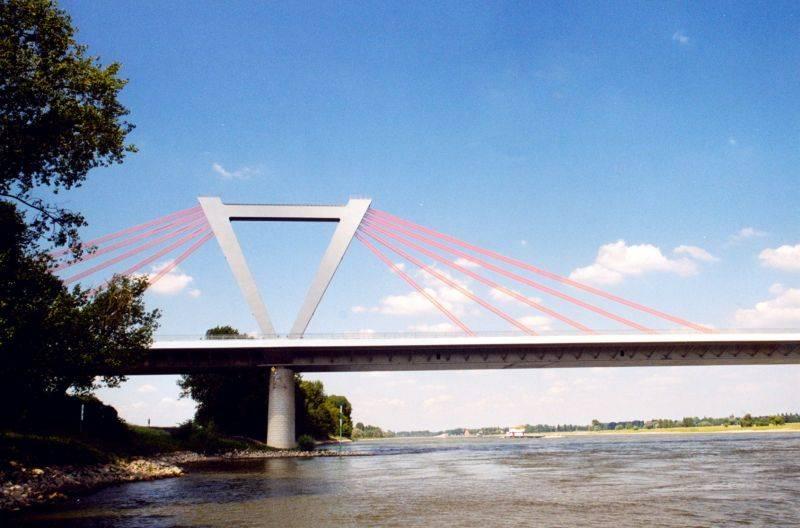

Pylon mit Seilabspannung
© MCE Stahl- und Maschinenbau GmbH & Co
> Bild vergrößern

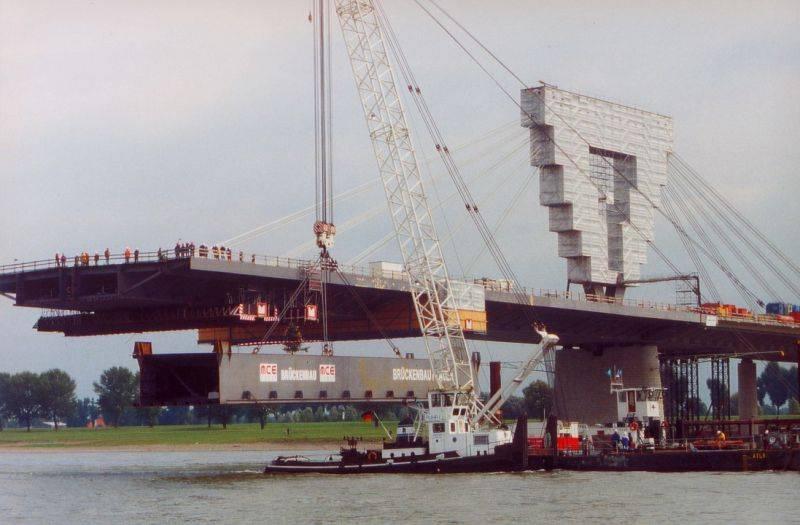

Schwimmkran Flughafenbrücke
© MCE Stahl- und Maschinenbau GmbH & Co
> Bild vergrößern

Flughafenbrücke Düsseldorf - Düsseldorf
© by MCE Stahl- und Maschinenbau GmbH & Co
Flughafenbrücke Düsseldorf - Düsseldorf
© by MCE Stahl- und Maschinenbau GmbH & Co
Flughafenbrücke Düsseldorf - Düsseldorf
© by Landesbetrieb Straßenbau NRW

Flughafenbrücke Düsseldorf - Düsseldorf Flughafenbrücke Düsseldorf - Düsseldorf Flughafenbrücke Düsseldorf - Düsseldorf

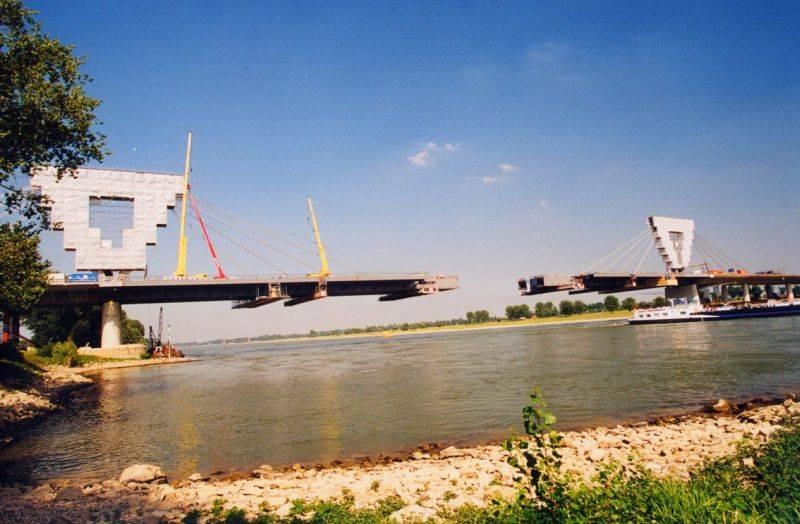

Montage Flughafenbrücke
© MCE Stahl- und Maschinenbau GmbH & Co
> Bild vergrößern

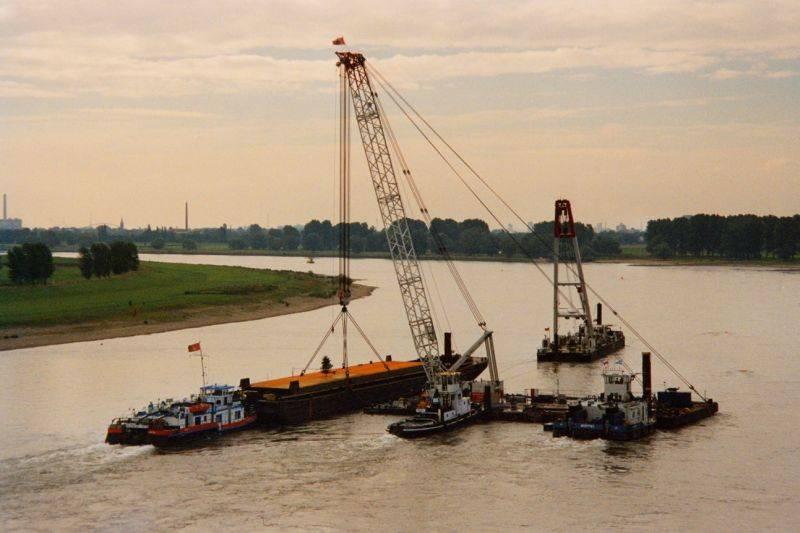

Montage mit Schwimmkran
