   Dieses Objekt wurde umgebaut, saniert oder erweitert.
Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW

nix nix nix
Objekt:

Autobahnbrücke Einsiedelstein Wermelskirchern

Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen Neues Brückenensemble
© Landesbetrieb Straßenbau NRW
Standort: Bundesautobahn A 1
42929

Wermelskirchen

Baujahr: 1938 / 2009 (Umbau)
Epoche: - keine Angabe -
Urheber/Büro: Schüßler-Plan Ingenieurgesellschaft mbH (Neubau)
nix
Ingenieurbüro GRASSL GmbH (Umbau)
nix
Bauherr: Landesbetrieb Straßenbau NRW
nix
Multimedia: GoogleMaps
Karte schliessen X

Umkreissuche:

Beschreibung:

Im Zuge der heutigen Bundesautobahn A 1 wurden 1938 zwei siebenfeldrige, 170 Meter lange Viadukte für die Fahrtrichtungen Dortmund und Köln errichtet und, um die Fahrspuren und den Mittelstreifen aufzunehmen, durch eine Betonplatte miteinander verbunden. Die Viadukte wurden mit Grauwacke und die Bogenränder mit Basaltlava verblendet. Die Feldweiten der Brücke betragen 23,22 und fünf mal 24,60 und 23,22 Meter.
Der weitere, sechsstreifige Ausbau der A 1 erforderte ab 2007 den Bau einer neuen Brücke für die Fahrtrichtung Dortmund. Das neue, 195 Meter lange Tragwerk ist ein Stahlverbundtragwerk mit Stützweiten von 60, 75 und 60 Metern. Der Überbau besteht aus zwei geschlossenen Stahlkästen und der Betonfahrbahnplatte. Die beiden Pfeiler erhielten eine Knochenform und wurden im Mittelbereich verblendet.

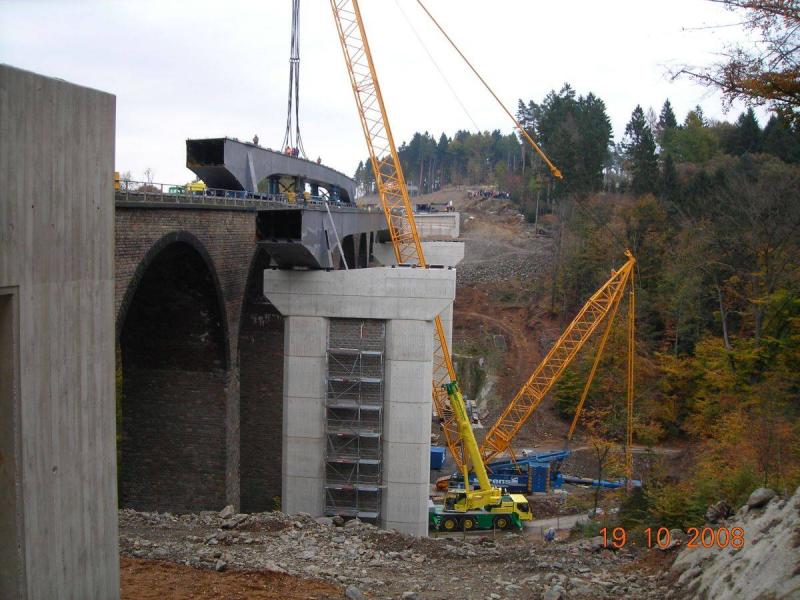

Die Stahlteile der Brücke wurden auf der Autobahn zu jeweils drei großen Einheiten zusammengeschweißt, in Sperrpausen auf die Viadukte verfahren und mit einem Kran in die endgültige Lage gehoben. Die anschließende Herstellung der Fahrbahnplatte erfolgte mit einem Schalwagen im Pilgerschrittverfahren.
Nach der Fertigstellung der neuen Brücke und der Umlegung des Verkehrs erfolgt ab 2011 der Umbau des Viaduktes. Die vorhandene Betonfahrbahnplatte wird abgerissen und durch eine neue ersetzt. Anschließend wird das Mauerwerk des Viaduktes saniert.

Copyright: Straßen NRW / Redaktion baukunst-nrw
0 Kommentare lesen / Kommentar schreiben
nix
Schreiben Sie den ersten Kommentar zu diesem Objekt!

Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW
Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW
Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW

Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen

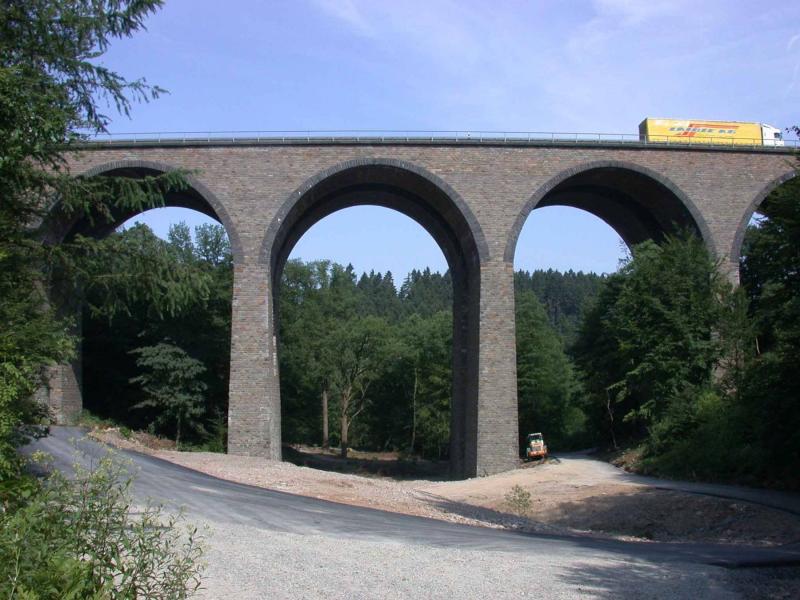

Viadukt vor dem neuen Anbau
© Landesbetrieb Straßenbau NRW
> Bild vergrößern

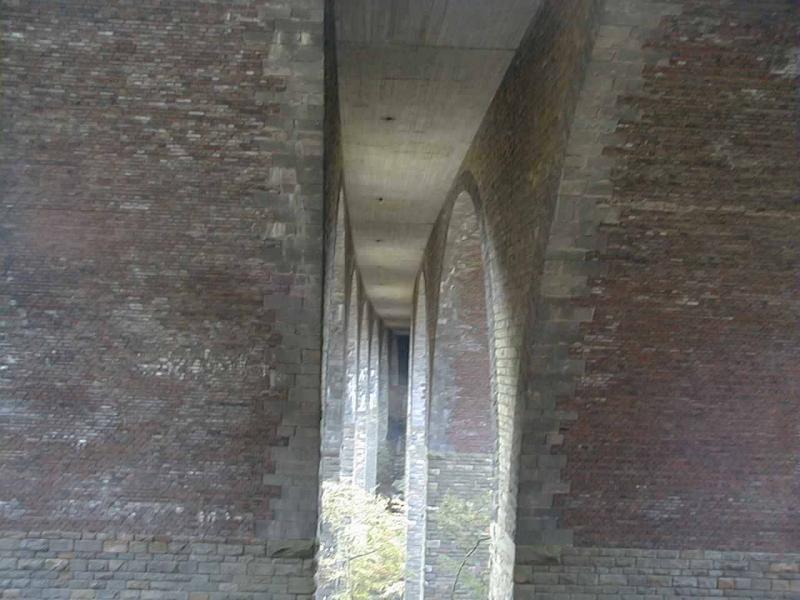

Unteransicht Viaduktbögen
© Landesbetrieb Straßenbau NRW
> Bild vergrößern

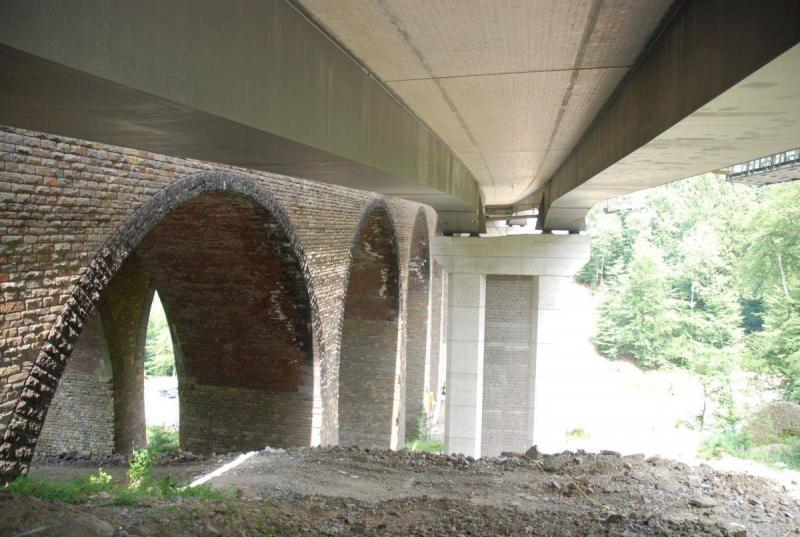

Ergänzende Betonpfeiler
© Landesbetrieb Straßenbau NRW
> Bild vergrößern

Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW
Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW
Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen
© by Landesbetrieb Straßenbau NRW

Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen Autobahnbrücke Einsiedelstein Wermelskirchern - Wermelskirchen

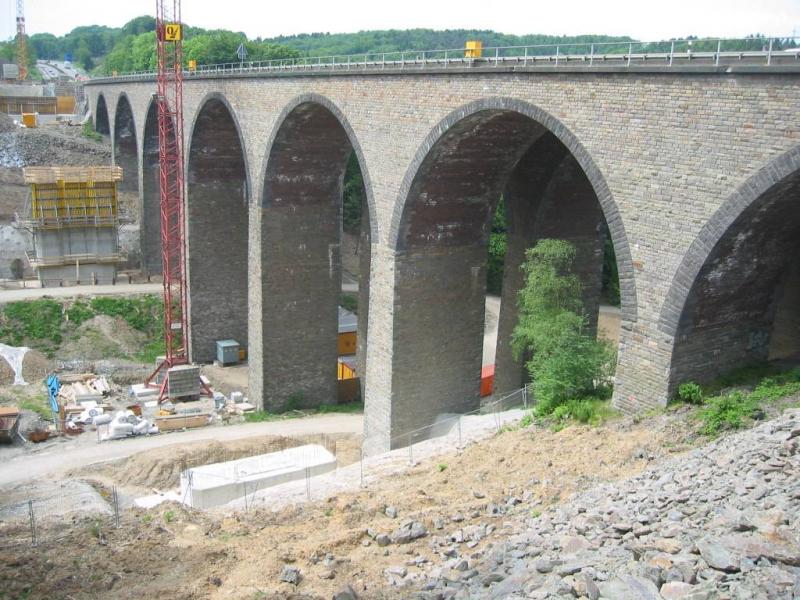

Umbaumaßnahmen
© Landesbetrieb Straßenbau NRW
> Bild vergrößern
Bauarbeiten an der neuen Brücke
© Landesbetrieb Straßenbau NRW
> Bild vergrößern

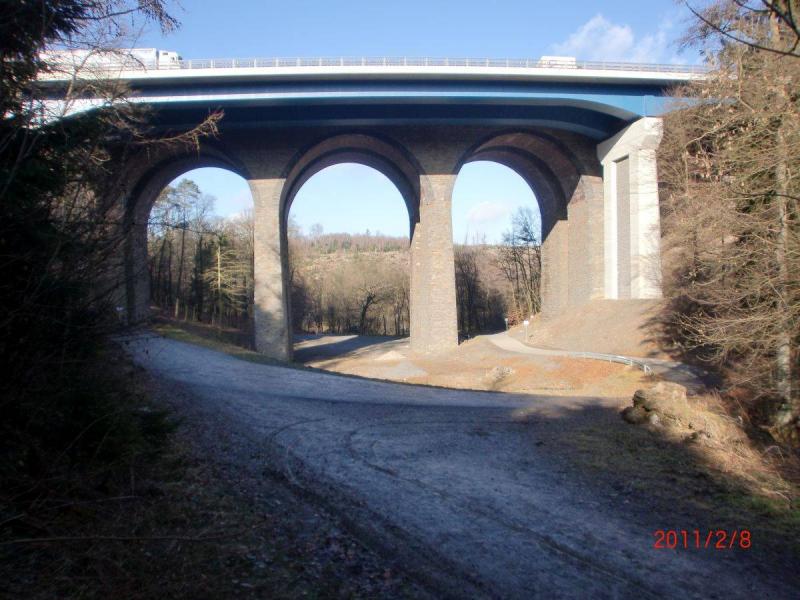

Neues Brückenensemble
© Landesbetrieb Straßenbau NRW
> Bild vergrößern
