| Objekt: | Rheinbrücke Rees-Kalker |

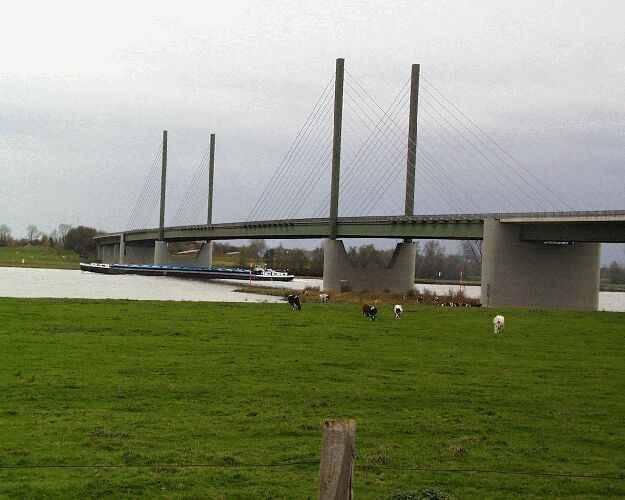

Schrägseilbrücke© Erich Hermes |
| Standort: | Wardstraße 46459 Rees |
|
| Baujahr: | 1965-67 | |
| Epoche: | 1950er-70er Jahre |
|
| Urheber/Büro: |
Ingenieurbüro Grassl GmbH  Ingenieurbüro Dr.-Ing. Homberg Ingenieurbüro Brunner – Müller Prof. Dr.-Ing. Stein (Prüfingenieur) |
|
| Bauherr: |
Bundesrepublik Deutschland Land Nordrhein-Westfalen Landesbetrieb Strassenbau NRW |
|
| Multimedia: |
|
| Umkreissuche: |
| Beschreibung: | Die zweihüftige Schrägseilbrücke zwischen Rees und Kalkar überspannt als Teil der Bundesstraße B 67 den Niederrhein und das zwischen den Hochwasserdämmen liegende Vorland. Um einen gefahrlosen Hochwasserabfluss zu gewährleisten, war eine Breite von 980 Metern notwendig und begründet auf den Forderungen der Wasser- und Schifffahrtsverwaltung im Flußbereich eine Breite von 255 Metern und eine lichte Höhe über den höchsten schiffbaren Wasserstand von 9,10 Metern freizuhalten. Durch die Randbedingungen wurde daher im Strombereich eine Schrägseilbrücke mit vier stabförmigen Pylonen errichtet, die in einem Abstand von 20,30 Metern neben der Fahrbahntafel angeordnet wurden. Als Gründung wurden Senkkästen ausgewählt, die sieben Meter unter der Rheinsohle liegen. Die 463 Meter lange und neun Meter hohe Brücke hat Feldweiten von 104, 255 und 104 Metern. Mit beiden Vorlandbrücken ist das Bauwerk insgesamt 982,5 Meter lang. Die Vorlandbrücken haben vier Öffnungen auf der linken Rheinseite und fünf auf der rechten. Der Brückenzug besteht aus einer Stahlverbundkonstruktion und beinhaltet vier Fahrstreifen sowie beidseitige Gehwege. Die Baukosten beliefen sich auf 23 Millionen DM. |
|
| Copyright: | Landesbetrieb Straßenbau NRW / Redaktion baukunst-nrw | |
0 Kommentare lesen / Kommentar schreiben  Schreiben Sie den ersten Kommentar zu diesem Objekt! |
|
|
|

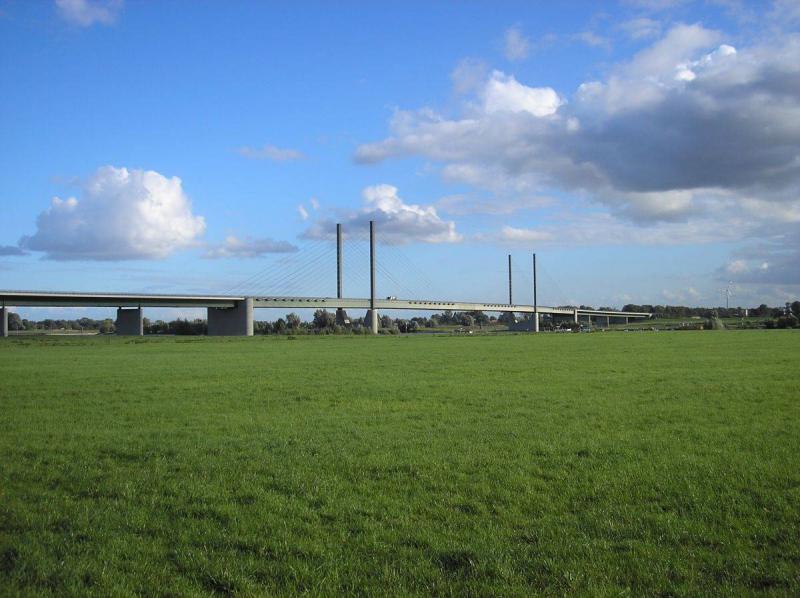

| Vorlandbrücken © siehe unten (zu 1) > Bild vergrößern |

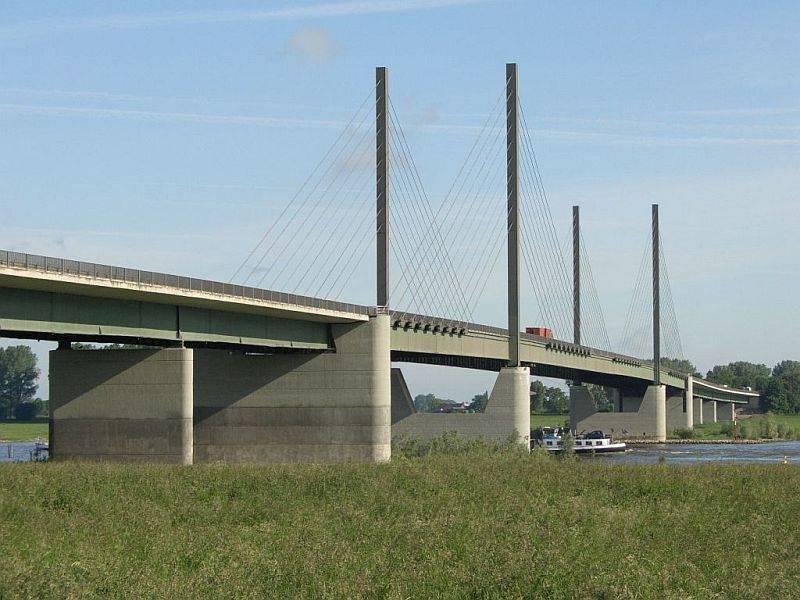

Seitenansicht © Landesbetrieb Straßen NRW > Bild vergrößern |

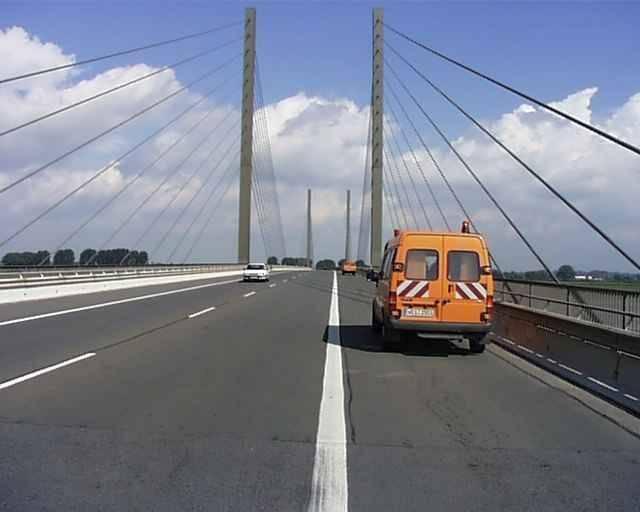

Straßenansicht © Landesbetrieb Straßen NRW > Bild vergrößern |
|
||

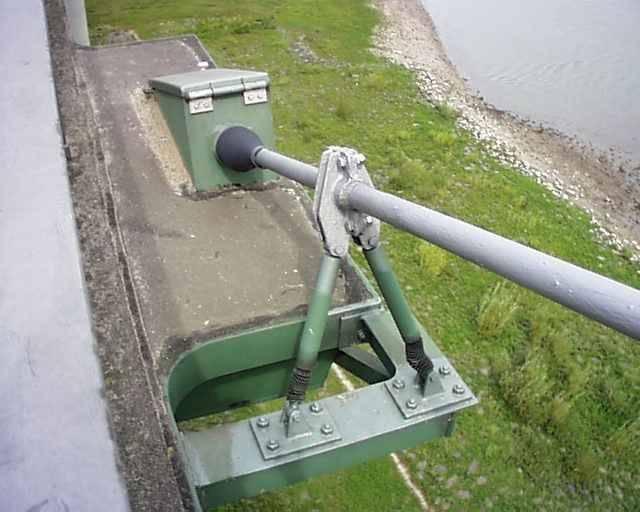

| Schwingungsdämpfer Tragseil © Landesbetrieb Straßen NRW > Bild vergrößern |
| zu 1) | Dieses Bild basiert auf dem Bild Rheinbrücke rees kalkar.JPG aus der freien Mediendatenbank Wikimedia Commons und steht unter der GNU-Lizenz für freie Dokumentation. Der Urheber des Bildes ist MiraculixHB |
