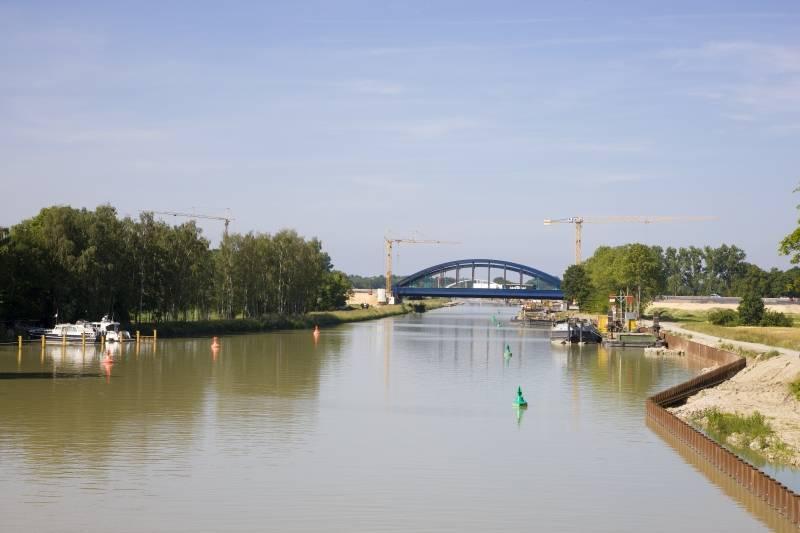

Neue Stabbogenbrücken bei Münster-Amelsbüren

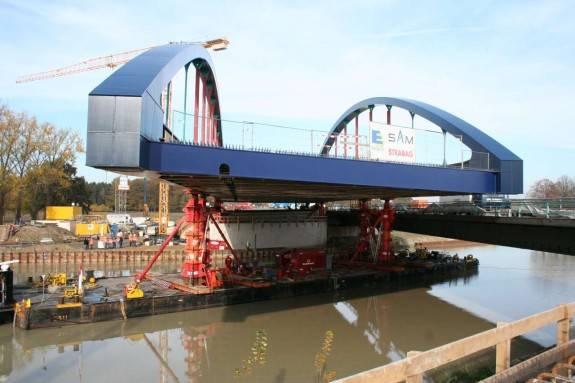

Transport der Bogenbrücke

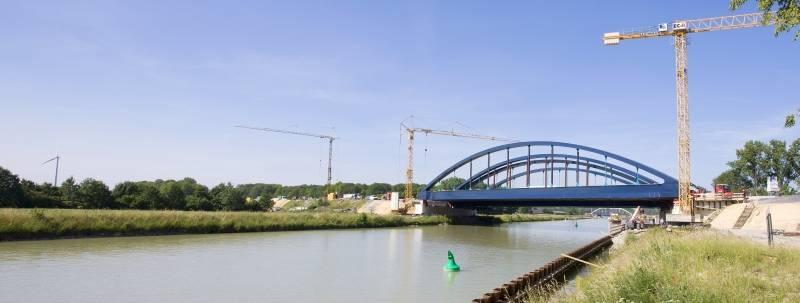

Neue Stabbogenbrücke über den Dortmund-Ems-Kanal

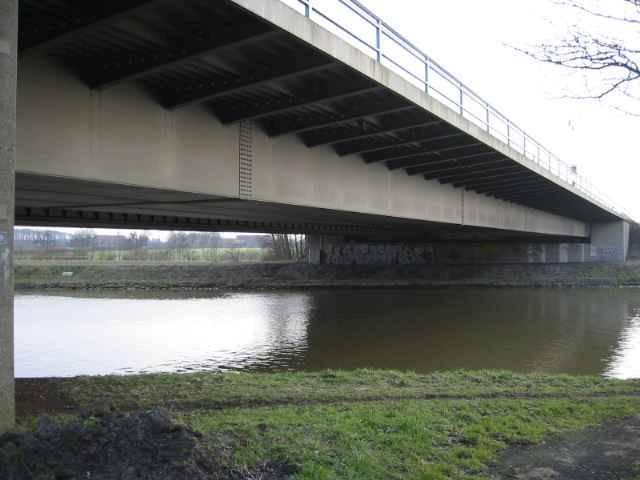

Vorgängerbau ohne Bogen von 1965

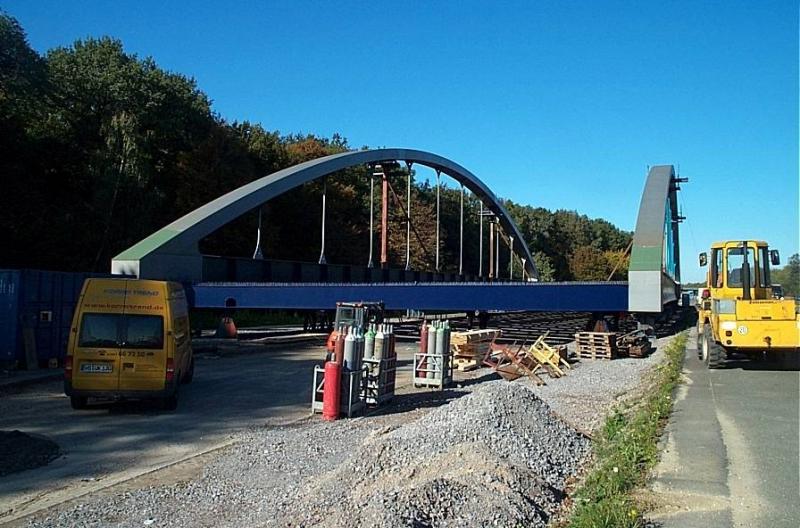

Montage der neuen Bogenbrücke

Doppelbrücke Amelsbüren Dortmund-Ems-Kanal

Bundesautobahn A 1, 48163 Münster

2010

Gegenwart

Lindschulte Ingenieurgesellschaft mbH
(Ausführungsplanung)
SKP - Schürmann Kindmann und Partner
(Statik)
Landesbetieb Straßenbau Nordrhein-Westfalen
(Entwurf)

Bundesrepublik Deutschland
Landesbetrieb Straßenbau NRW

Objekt merken | Merkliste / Routenplaner (0)

Objekte gesamt: 2010

Volltextsuche:

Objekte suchen:

Jetzt suchen

Detailsuche mit weiteren Suchkriterien

Objektanzahl: 2090

Weitere Objekte in der Nähe

Kindertageseinrichtung mit Wohnungen Hiltrup-West

Kindertageseinrichtung mit Wohnungen Hiltrup-West

48165 Münster

Entfernung: 4.01 km

in Route einbeziehen
Wohnquartier Meesenstiege

Wohnquartier Meesenstiege

48165 Münster

Entfernung: 4.12 km

in Route einbeziehen
Pfarrzentrum St. Clemens

Pfarrzentrum St. Clemens

48165 Münster

Entfernung: 5.24 km

in Route einbeziehen
Einfamilienhaus Geistviertel Münster

Einfamilienhaus Geistviertel Münster

48153 Münster

Entfernung: 5.44 km

in Route einbeziehen
Weitere Objekte in der Nähe

Weitere Objekte der Architekten

Parkhaus Alter Steinweg Münster

Parkhaus Alter Steinweg Münster

48143 Münster

in Route einbeziehen
St. Remigius Borken mit Kirchplatz

St. Remigius Borken mit Kirchplatz

46325 Borken

in Route einbeziehen
Brücke Ladbergen Dortmund-Ems-Kanal

Brücke Ladbergen Dortmund-Ems-Kanal

48268 Greven

in Route einbeziehen
Alle Objekte des Architekten

Doppelbrücke Amelsbüren Dortmund-Ems-Kanal

Der sechs streifige Ausbau der Bundesautobahn 1 zwischen Münster und Osnabrück und die Verbreiterung des Dortmund-Ems-Kanals erforderte ab 2009 die Verbreiterung der vorhandenen Doppelbrücke. Die zwei aus dem Jahr 1965 stammenden 81 Meter langen und 30,5 Meter breiten einfeldrigen Stahlüberbauten wiesen eine ungenügende Tragfähigkeit, eine zu geringe Durchfahrtshöhe für den Schiffsverkehr und einen allgemein schlechten baulichen Zustand auf.
Beide Überbauten, die im Zuge des Neubaus 2009 zurückgebaut wurden, bestanden aus einem einzelligen Hohlkasten und einem entsprechend breiten Kragarm.
Die zwei nebeneinander liegenden neuen Brücken sind als Stabbogenbrücken mit Betonfahrbahnplatten ausgeführt. Die Durchfahrtshöhe für den Schiffsverkehr wurde von 4,5 Meter auf 5,3 Meter erhöht. Die Brücken werden bei einer gleichbleibenden Länge von 81 Metern auf insgesamt 37 Meter verbreitet.
Die Überbauten der Stabbogenbrücken wurden vor dem Dortmund-Ems-Kanal auf einem nahegelegenen Parkplatz montiert und durch ein selbst fahrendes Transportfahrzeug bis zum Kanal transportiert. Die Brückenspitzen der insgesamt 760 Tonnen schweren Überbauten wurden durch einen Ponton über den Kanal geschoben und auf die Widerlager aufgesetzt.
Die Brücken spannen sich stützenfrei von den westlichen zu den östlichen Widerlagern. Charakteristisch für die neuen Brücken sind die vier blauen schlichten Stahlbögen, die schon von weitem sichtbar sind. Nach einjähriger Bauzeit wurden die Brücken, die durch den Landesbetrieb Straßenbau NRW, die Ingenieure Schürmann, Kindmann und Partner sowie die Lindschulter Ingenieurgesellschaft geplant wurden, 2010 freigegeben.

Autor: Straßen.NRW / Redaktion baukunst-nrw
